Когда я впервые столкнулся с нержавеющими отводами с наружной резьбой, это было на небольшом пищевом предприятии, где нужно было подключать трубопроводную линию для подачи горячего сиропа. Казалось бы, простой элемент – и всё же он решал сразу несколько задач: надежное соединение труб, защита от протечек, устойчивость к коррозии. За годы работы с нержавеющим металлопрокатом я понял, что правильно подобранный отвод с наружной резьбой способен сделать жизнь инженера значительно проще. И это не просто теория, а результат десятилетий практики на производстве.

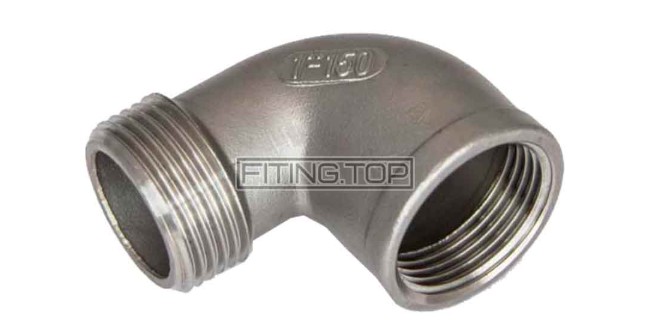

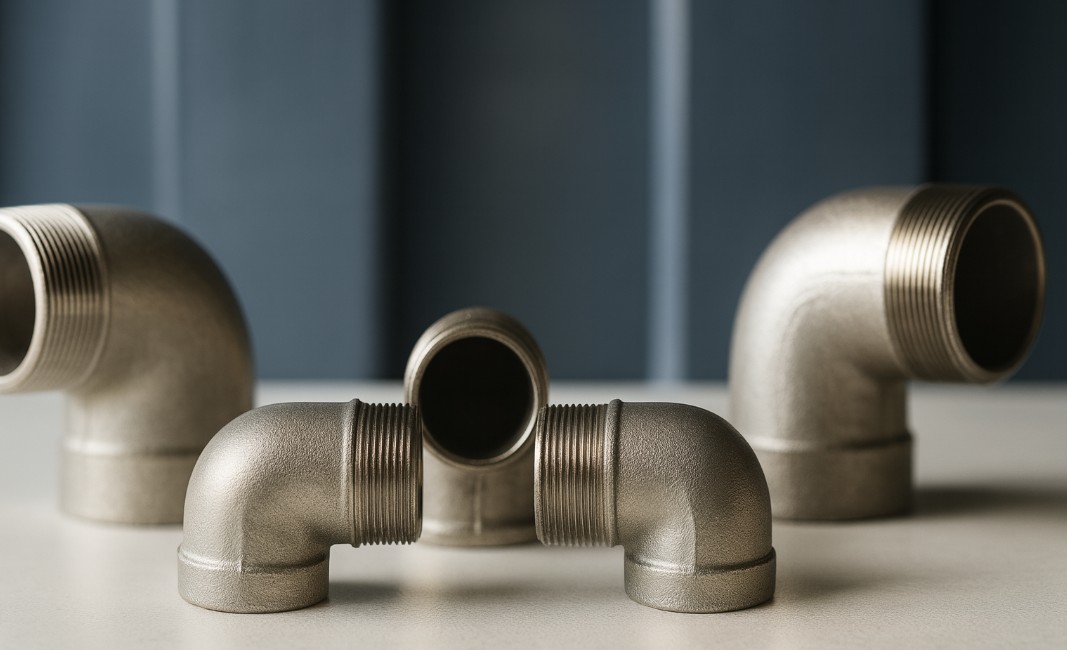

Нержавеющая отвод с наружной резьбой представляет собой фитинг, который позволяет изменять направление трубопровода под определенным углом, обычно 45 или 90 градусов, при этом соединяясь с другими элементами системы через наружную резьбу. Этот тип соединения удобен там, где требуется быстрый монтаж без сварки, а также там, где возможны разборные соединения для очистки, мойки или технического обслуживания оборудования. В пищевой отрасли, к примеру, такие отводы используются на линиях розлива, в пивоварнях, на молочных заводах и в сахарной промышленности. Главное – чтобы материал был качественный, чаще всего это нержавеющая сталь AISI 304, устойчивая к агрессивным средам и температурным перепадам.
Почему выбирают нержавеющие отводы с наружной резьбой
Сначала, конечно, привлекает простота монтажа. Наружная резьба позволяет соединять трубы с муфтами или другими фитингами без специального оборудования. В отличие от сварного соединения, тут нет риска перегрева металла, образования окисной пленки или изменения структуры стали. Еще один момент – прочность. При правильной резьбе соединение выдерживает значительное давление, что особенно важно на линиях с жидкостями при температуре выше 80 градусов.
Я помню один случай на пивоварне, где старые сварные соединения начали подтекать из-за расширения труб при нагреве. Заменили их на отводы с наружной резьбой из AISI 304, и проблема ушла. Монтаж занял пару часов, и никаких сварочных работ на производстве. Такие простые решения часто спасают производственные линии от долгих простоев.
Технические особенности
Нержавеющие отводы с наружной резьбой изготавливаются с разной толщиной стенки и диаметром. Толщина напрямую влияет на давление, которое фитинг может выдерживать. Для пищевых производств стандартом считается толщина стенки от 1,5 до 3 мм. Диаметр обычно подбирается под стандартные трубы – 1/2″, 3/4″, 1″, 1,5″ и т.д. Важно учитывать не только внутренний диаметр трубы, но и тип резьбы – метрическая, дюймовая или BSP. Я всегда советую обращать внимание на совпадение резьбы, иначе при попытке соединения легко повредить фитинг.
Еще один важный момент – качество нарезки резьбы. На глаз может показаться, что она сделана аккуратно, но на практике я сталкивался с дешёвыми отводами, где резьба была слишком мелкой или шероховатой. В результате герметичное соединение обеспечить невозможно, и при монтаже начинаются протечки. Поэтому лучше выбирать изделия с гарантией качества и проверенными производителями.
Применение на практике
В производственных условиях нержавеющие отводы с наружной резьбой используются очень широко. На одном молочном заводе, где я наблюдал модернизацию линий, такие отводы стояли на всех разборных соединениях. Это позволило не только ускорить мойку CIP (Cleaning In Place), но и снизить риск заражения продукта.
На пивоварнях, особенно в небольших крафтовых, такие отводы незаменимы для подключения гибких шлангов к ЦКТ или ферментерам. Я сам неоднократно монтировал линии, где отводы с наружной резьбой соединяли варочные котлы и линии розлива. Особенно важно было контролировать момент затяжки – слишком сильная нагрузка может повредить резьбу, а слабая – привести к протечке. Опыт подсказывает: оптимальный момент затяжки можно определить только практикой и проверкой на герметичность.
Сравнение с другими технологиями
Иногда коллеги спрашивают: «А почему не использовать сварку или пресс-фитинги?» Ответ простой. Сварка надежна, но требует оборудования и опыта, плюс трудоемка. Пресс-фитинги удобны, но в пищевой промышленности их применяют реже, так как резиновая прокладка может со временем износиться. Нержавеющая отвод с наружной резьбой сочетает простоту монтажа и долговечность материала – особенно если речь идет о коррозионно-активных средах.
Еще один момент, который я заметил, сравнивая сварку и резьбовые соединения: на производстве часто нужно разбирать линии для мойки или переналадки. Тут резьбовые отводы выигрывают по времени и удобству.
Советы по эксплуатации
Опыт подсказывает несколько простых, но важных правил. Во-первых, всегда используйте герметик или лен для резьбы, чтобы исключить протечки. Во-вторых, следите за состоянием резьбы при разборке – она может изнашиваться. В-третьих, учитывайте температурное расширение труб, особенно если соединение находится на горячей линии. Маленький нюанс: даже качественная нержавеющая сталь AISI 304 имеет коэффициент теплового расширения, поэтому лишний зазор между фитингом и трубой убережет от трещин.
Примеры реальных производственных ситуаций
На одном сахарном заводе я наблюдал модернизацию трубопровода для подачи сиропа. Раньше стояли угловые сварные соединения, которые часто протекали после промывки горячей водой. После замены на нержавеющие отводы с наружной резьбой AISI 304 линия заработала без простоев. Работники отмечали удобство разборки и минимальное количество протечек, даже при высоких температурах и давлении до 6 бар.
Другой случай был на пивоварне: подключение гибких шлангов к ЦКТ. Использовались отводы с наружной резьбой 1″, что позволило менять шланги быстро и без инструмента, а также проводить дезинфекцию после каждой варки. Такой опыт показывает, что правильно подобранный фитинг – не роскошь, а практическая необходимость.
Заключение
Нержавеющая отвод с наружной резьбой – это не просто кусок металла, это элемент, который облегчает работу инженера, ускоряет монтаж и обслуживание, а главное – обеспечивает надежность и герметичность соединений. В моей практике десятки линий в пищевой промышленности, пивоварнях и молочных заводах работают именно с такими фитингами, и проблем с коррозией или протечками практически не возникает, если соблюдены все правила монтажа.
Выбирая отвод с наружной резьбой, обращайте внимание на материал (лучше AISI 304), качество резьбы, толщину стенки и соответствие стандартам. Используйте герметик и учитывайте температурное расширение труб. В итоге вы получите надежное, долговечное и удобное соединение, которое сэкономит время и силы при эксплуатации трубопроводной системы.
Небольшой совет от инженера: если есть возможность, тестируйте несколько типов отводов перед закупкой большой партии. Практика показывает, что даже на первый взгляд идентичные изделия могут вести себя по-разному под давлением и при температуре. Такой подход спасет вас от лишних проблем и простоев на производстве.
